G121WXM-N12

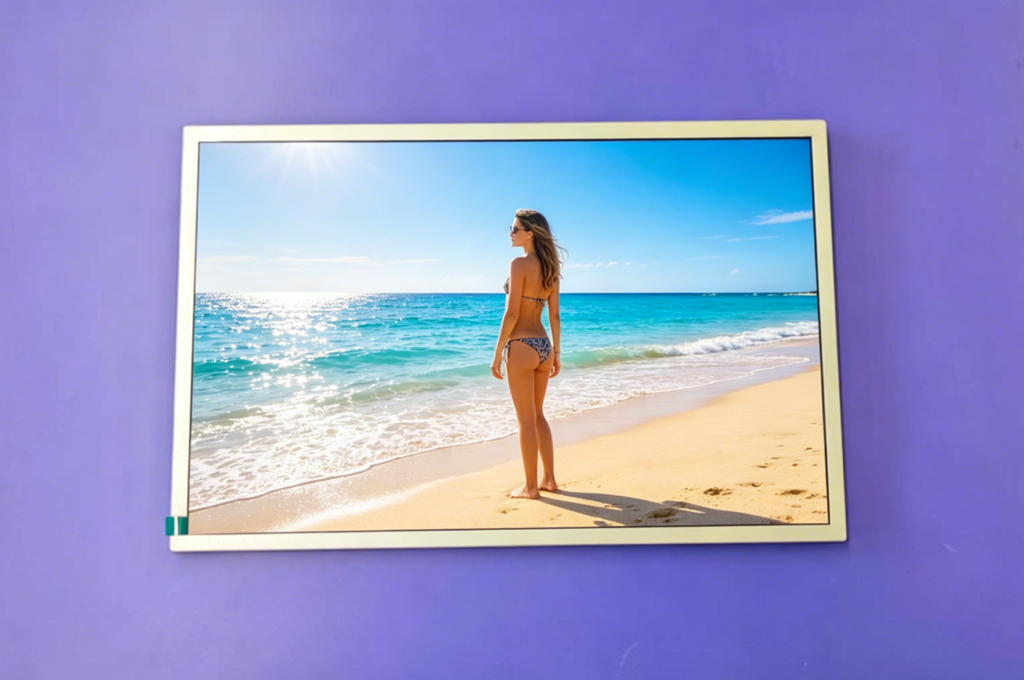

G121WXM-N12 是一款 12.1 英寸 WXGA 规格 a-Si TFT-LCD 工业级液晶显示模组，专为工控设备、医疗仪器、嵌入式终端打造，兼顾清晰画质、宽温稳定性与长期运行可靠性，是 12.1 寸工业显示场景主流优选面板。

一、核心规格参数

• 屏幕尺寸：12.1 英寸

• 物理分辨率：1280(RGB)×800（WXGA，16:10）

• 显示模式：ADS/IPS 常黑透射式

• 典型亮度：500 cd/m²

• 对比度：1200:1

• 可视角度：85°/85°/85°/85°（左右上下，CR≥10）

• 背光方案：WLED 侧入式背光，内置 LED 驱动，背光寿命≥50000 小时

• 信号接口：LVDS 接口，支持 6/8bit 灰阶可选

• 表面处理：雾面 AG 防眩光，3H 硬化，减少反光干扰

• 工作温度：-20℃ ~ +70℃

• 存储温度：-30℃ ~ +80℃

• 外形尺寸：277.7(H) × 180.6(V) × 9.2 mm

• 刷新率：60Hz

• 合规标准：符合 RoHS 环保规范

二、产品核心优势

1. 优秀光学表现，画面清晰通透

500cd/m² 标准亮度搭配 1200:1 高对比度，色彩还原贴近 sRGB 标准，文字、曲线、图像层次分明。广视角特性保证多角度观看无明显色偏、亮度衰减，多人操作设备也能清晰读取界面信息；雾面防眩光表层，在室内灯光、窗边环境有效抑制反光，适合触控操作终端。

2. 宽温工业耐受，适应复杂工况

支持 - 20℃低温启动至 70℃持续工作，面对车间、车载、移动式医疗设备等温差波动环境，低温无拖影、高温不闪屏。面板电路经过优化，具备良好抗震动、抗干扰能力，支持设备 7×24 小时不间断长时间点亮。

3. 一体化背光，降低整机开发难度

模组集成 WLED 背光驱动电路，无需额外配置背光驱动板，简化整机结构设计；超长寿命背光降低后期设备维护更换频次，有效延长整机服役周期。标准 LVDS 通用接口，市场驱动板方案成熟，硬件选型灵活，缩短项目开发周期。

4. 标准结构，便于结构兼容

标准化外形尺寸与安装孔位，兼容市面大量 12.1 寸工控显示器、一体机壳体；支持配套电容 / 电阻触控贴合、光学全贴合、增亮、防指纹等定制方案，可根据项目需求整套交付显示总成。

三、典型应用领域

✅ 工业自动化：数控机床人机界面、PLC 工控一体机、检测设备显示屏、机器人操控终端 ✅ 医疗设备：监护仪器、康复设备、医美设备、便携式诊疗终端 ✅ 智能终端：自助查询终端、智能仓储控制柜、车载特种显示设备 ✅ 测试仪器：实验室分析设备、工业检测仪表、便携式测控装置
